AutoCAD の代わりになる無料の図面ソフト「CADCraft（キャドクラフト）」。ArtCraft の無料アプリ13本のうちの1本です。Mac に入れて、AutoCAD と同じコマンドで描いてみてから、Claude Code に「カフェの店内の平面図を描いて」と日本語で頼みました。結論から言うと、手で日本語は打てませんでしたが、Claude Code は2分8秒で、寸法と日本語の部屋名つきの平面図を描き、PDF と DXF で書き出してくれました。

今回の流れ

• PART 1 Mac に入れる — 公式サイトと GitHub から。最新版は GitHub
• PART 2 手で描いてみる — AutoCAD と同じコマンド。日本語の文字は打てるか
• PART 3 Claude Code に平面図を描かせる — 日本語で頼むと、AI が CADCraft を動かして描く
• 結果まとめ — 使えたもの・まだ厳しいもの

はじめに知っておくこと

• AutoCAD の代わりの図面ソフト — ArtCraft の無料アプリ13本のうちの1本。
  見た目も操作も AutoCAD そっくり
• 無料・オープンソース — Mac・Windows・Linux で使える。
  AI から操作するためのコマンド版もある
• Autodesk の公式ではない — 作っているのは storytold（ArtCraft チーム）。
  Autodesk の公式ではない
• まだ開発の初め（pre-alpha） — 公式も「AutoCAD のメニューの50%、
  実際の仕事に使えるのは約38%」と書いている

試したのは2026年10月17日、仮想マシンの Mac です。CADCraft は 0.7.0、Claude Code は v2.1.302（Opus 5.5）を使いました。

PART 1　Mac に入れる

公式サイトで入れ方を見て、最新版は GitHub から入れます

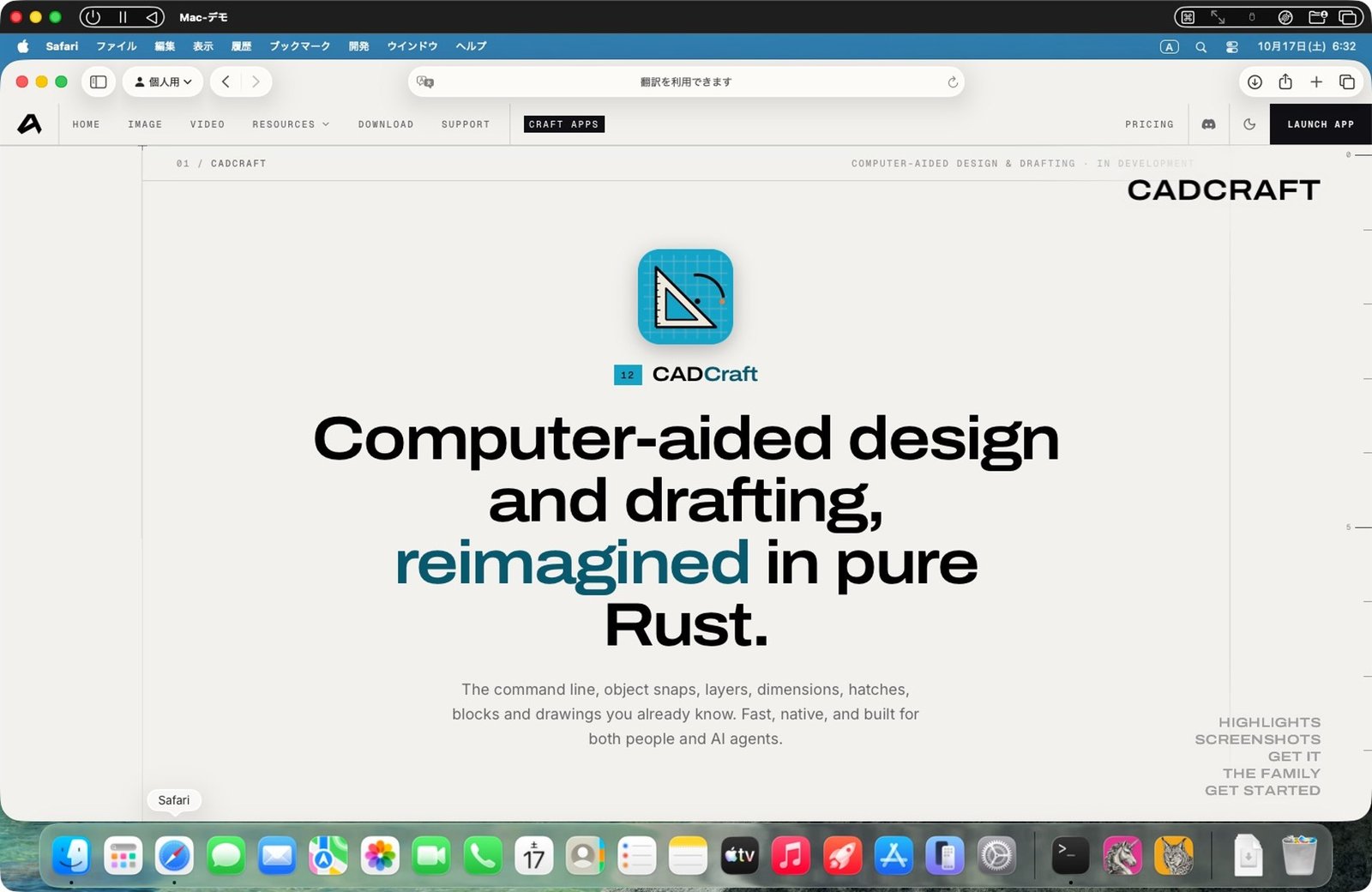

getartcraft.com/apps/cadcraft を開く

Safari で公式サイトの getartcraft.com/apps/cadcraft を開きます。右上の状態は「IN DEVELOPMENT（開発中）」。コマンド・図面の部品・寸法など、AutoCAD でおなじみの機能が並んでいます。

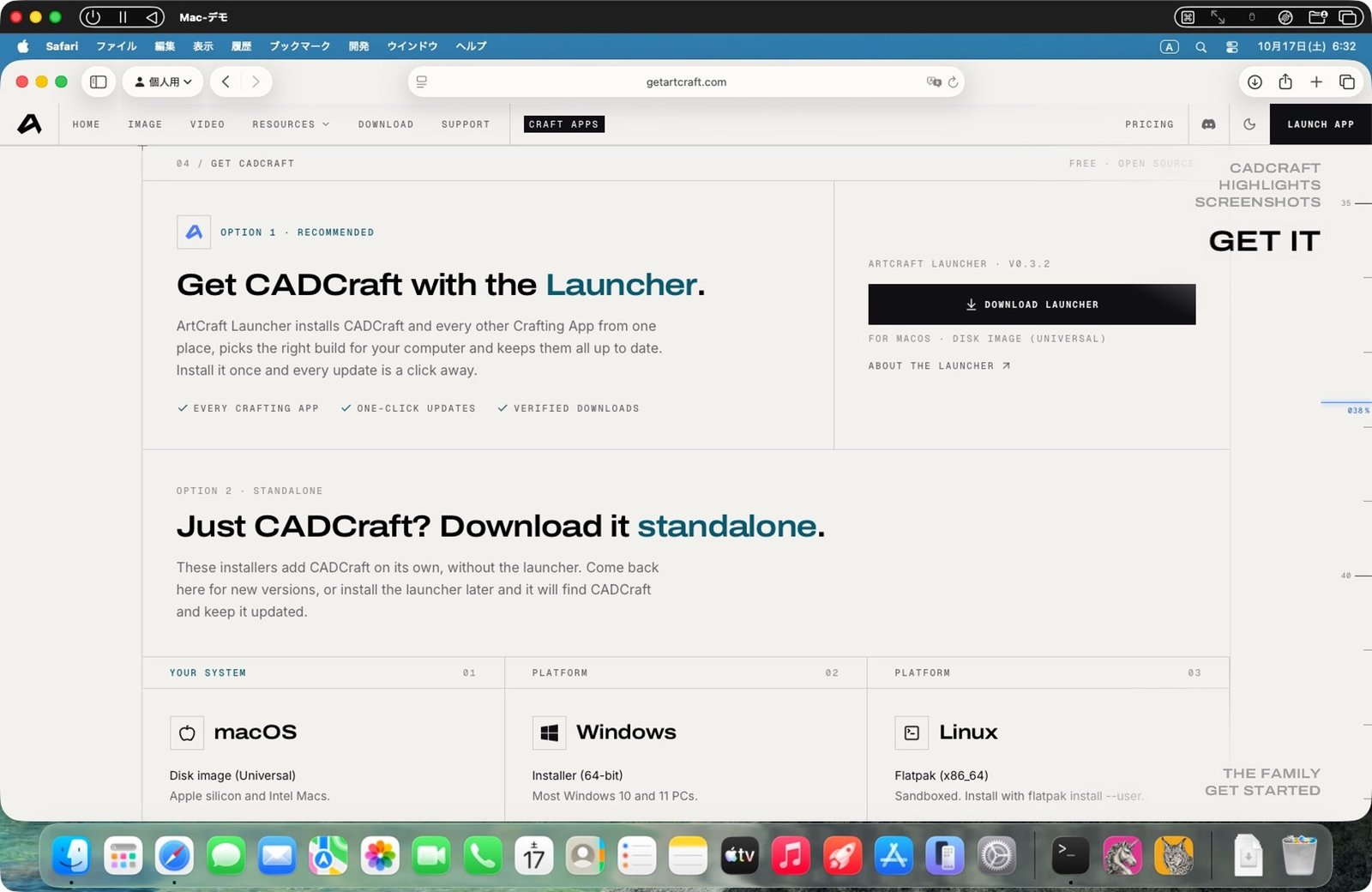

入れ方は2つ。ただし、ここの版は古い

入れ方は、13本をまとめて入れる「ランチャー」と、CADCraft だけの「単体版（standalone）」の2つ。ただし10月17日時点では、このページのボタンで入るのは古い 0.5.0 でした。最新の 0.7.0 は GitHub にあります。

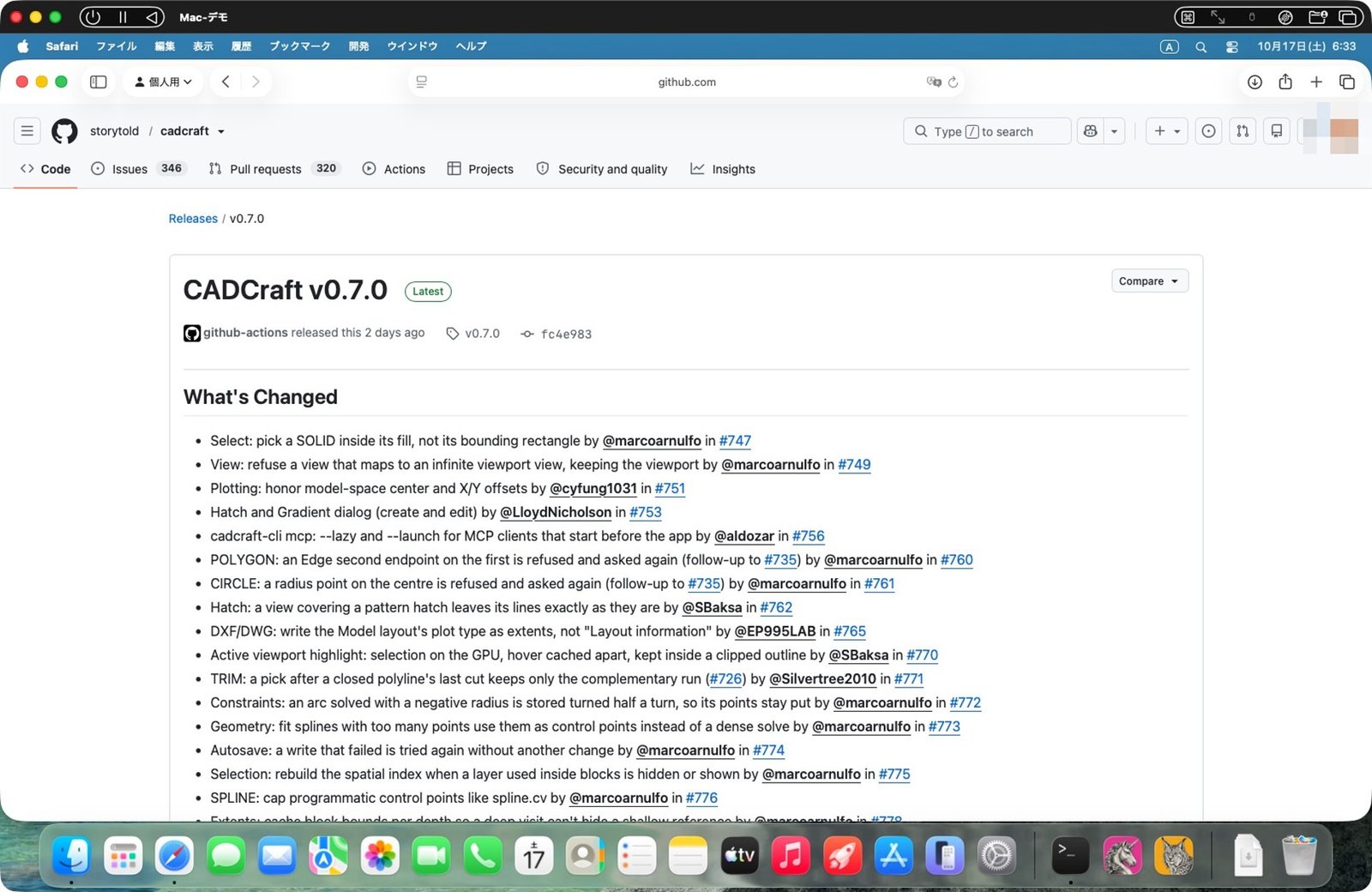

GitHub の Releases から 0.7.0 を入れる

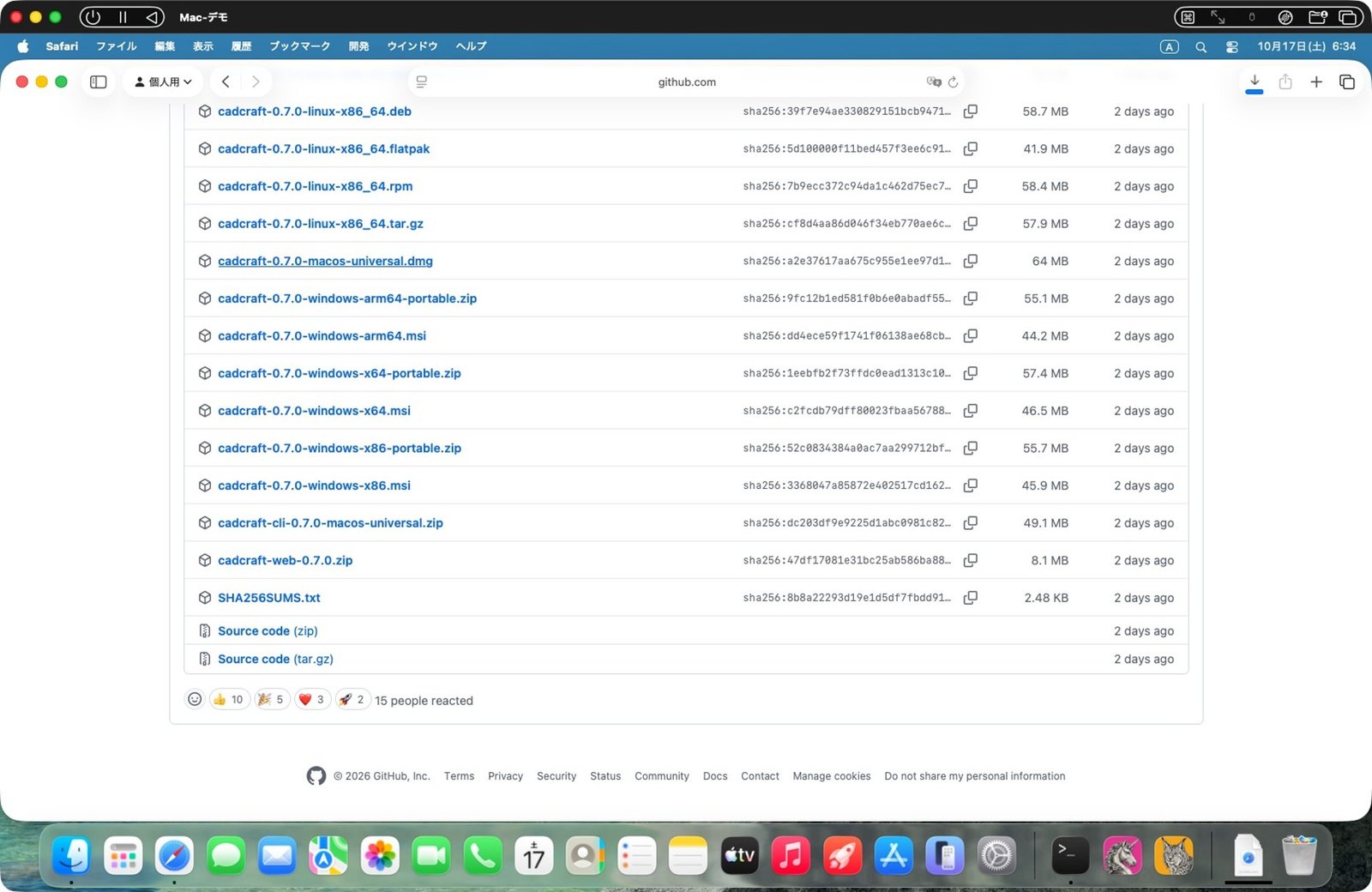

GitHub の storytold/cadcraft の Releases を開くと、2日前に出た「CADCraft v0.7.0（Latest）」があります。いちばん下の Assets から、Mac 用の cadcraft-0.7.0-macos-universal.dmg（64MB）をクリックしてダウンロードします。

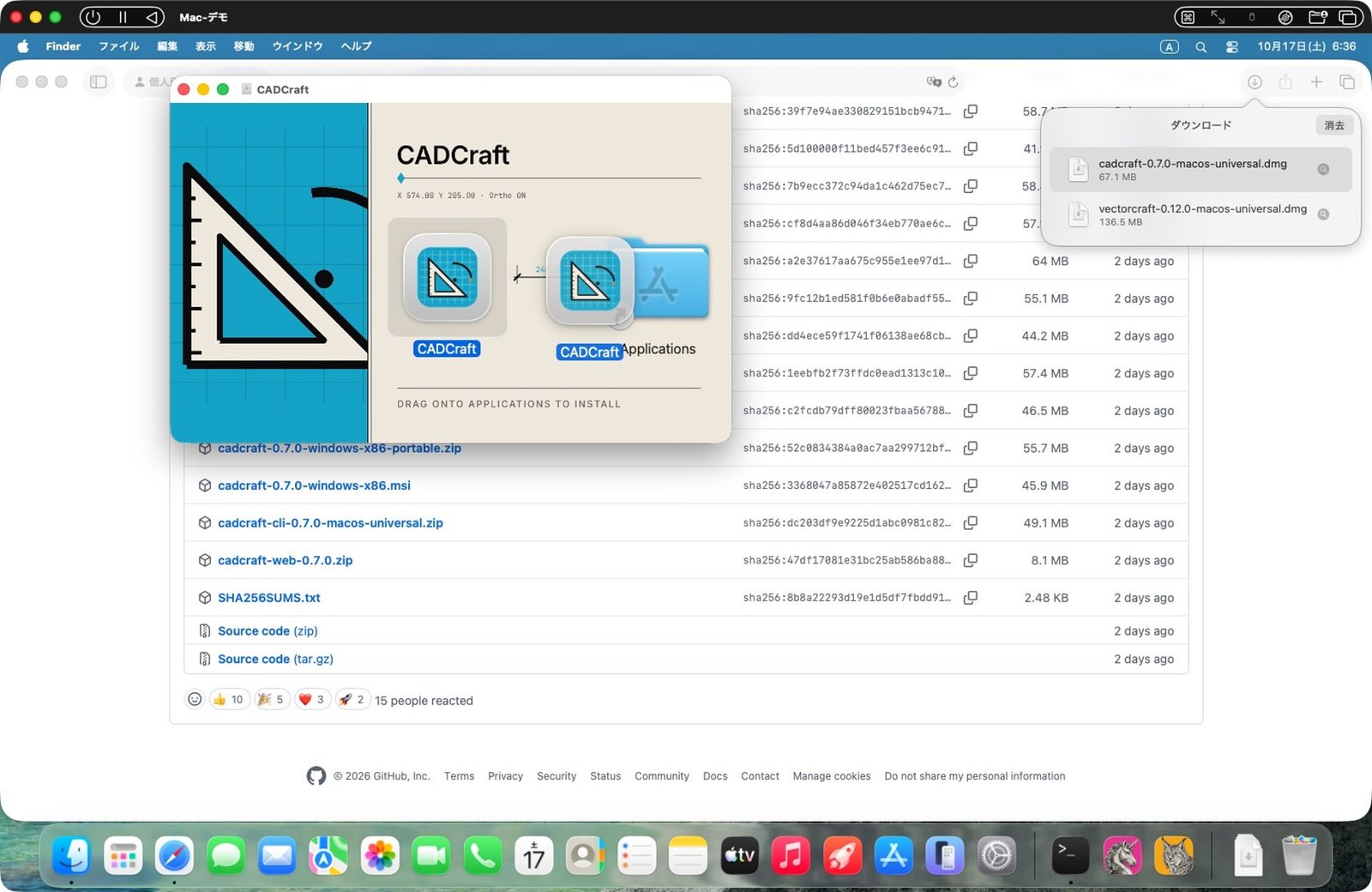

Applications へドラッグして入れる

ダウンロードが終わったら dmg をダブルクリック。開いた窓で、CADCraft を右の Applications へドラッグすれば入ります。

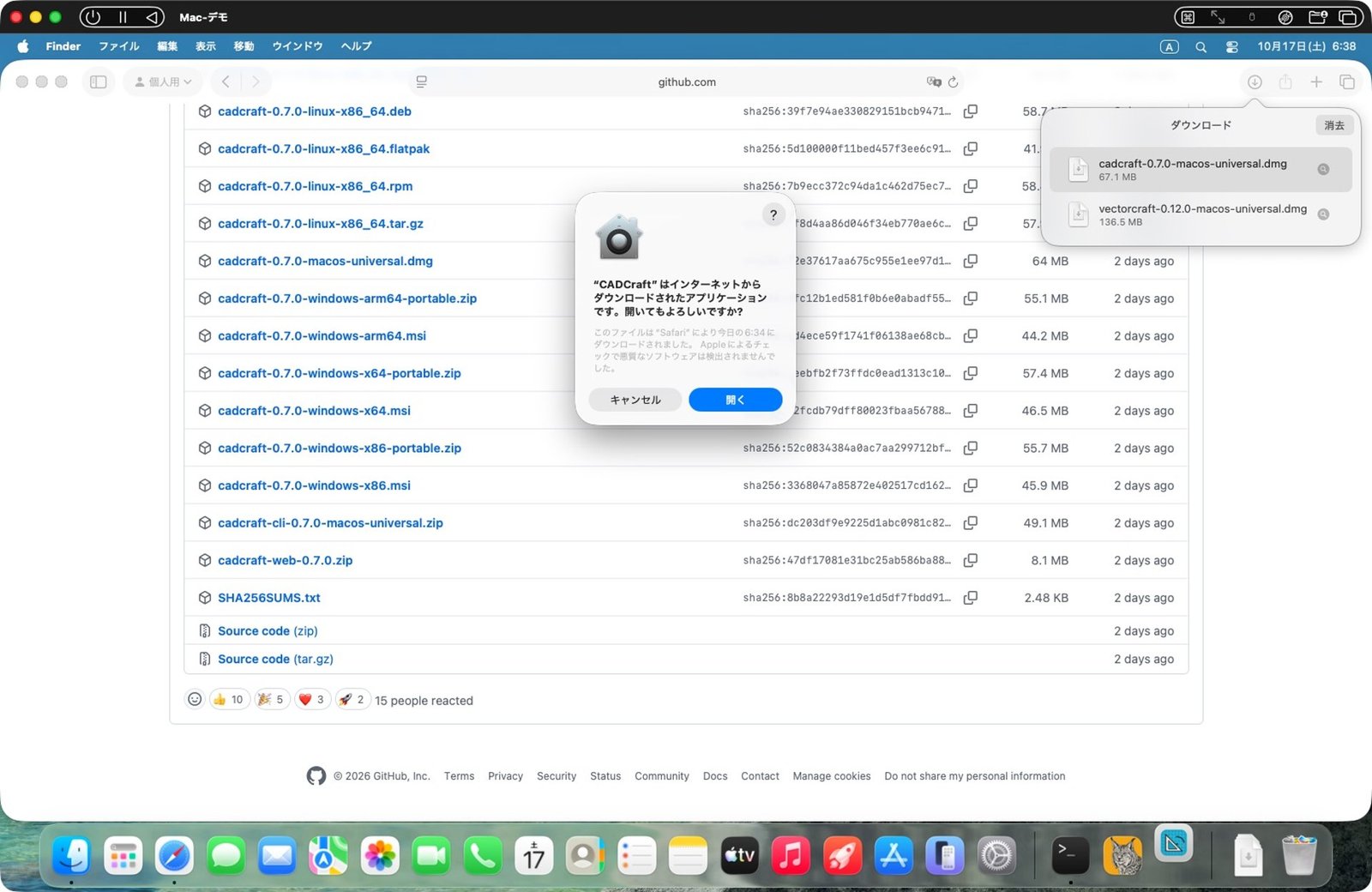

初めて開くときの確認は「開く」

Spotlight で「cadcraft」と打って起動します。初回だけ「インターネットからダウンロードされたアプリ」の確認が出ます。Apple のチェックで問題は見つかっていないので「開く」を押します。

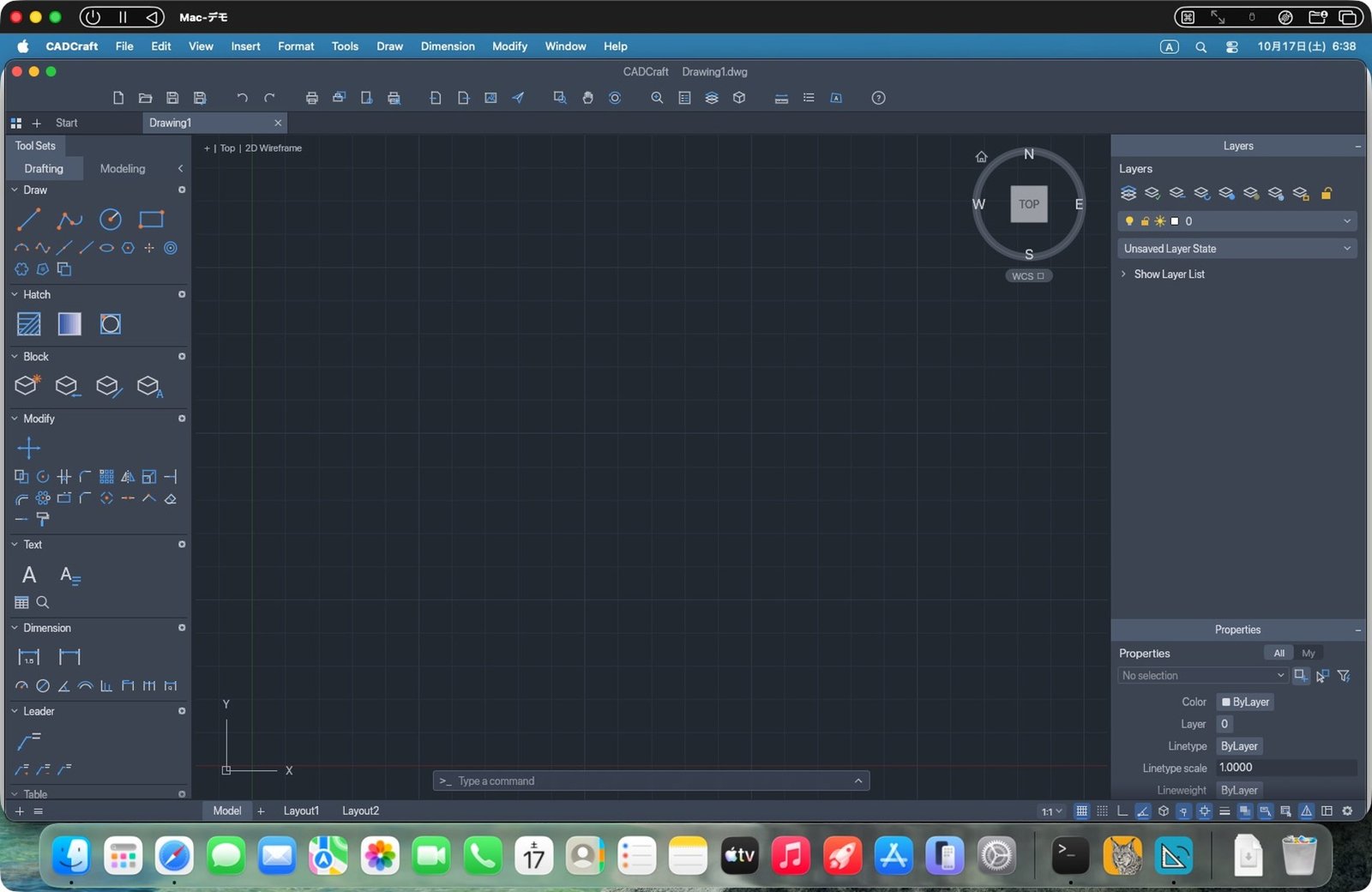

起動。画面は英語、見た目は AutoCAD そっくり

起動しました。画面は英語で、日本語の表示はまだありません。左に道具、右にレイヤーと属性、下にコマンドを打つ欄。AutoCAD を使ったことがあれば、すぐに場所がわかる並びです。

PART 2　手で描いてみる

AutoCAD と同じコマンドで四角を描き、日本語の文字が入るかを試します

RECTANG で 8m×6m の四角

AutoCAD と同じく、下の欄にコマンドを打って描きます。RECTANG（四角）と打って、始点 0,0、終点 8000,6000。単位は mm なので、8m×6m の四角になりました。打ち方は AutoCAD とまったく同じです。

日本語の文字は、コマンド欄ではローマ字のまま

部屋の名前を日本語で書けるか試しました。TEXT → 置く場所 → 文字の高さ 500 → 角度 0 と進めて、日本語入力をオンにして打ちます。ところが、ローマ字のまま入ってしまいました。10月17日時点の CADCraft のコマンド欄では、日本語を直接打てません。手で描くのは四角までにして、ここからは Claude Code に頼みます。

PART 3　Claude Code に平面図を描かせる

CADCraft 公式の AI 用コマンド版「cadcraft-cli」を、Claude Code につなぎます

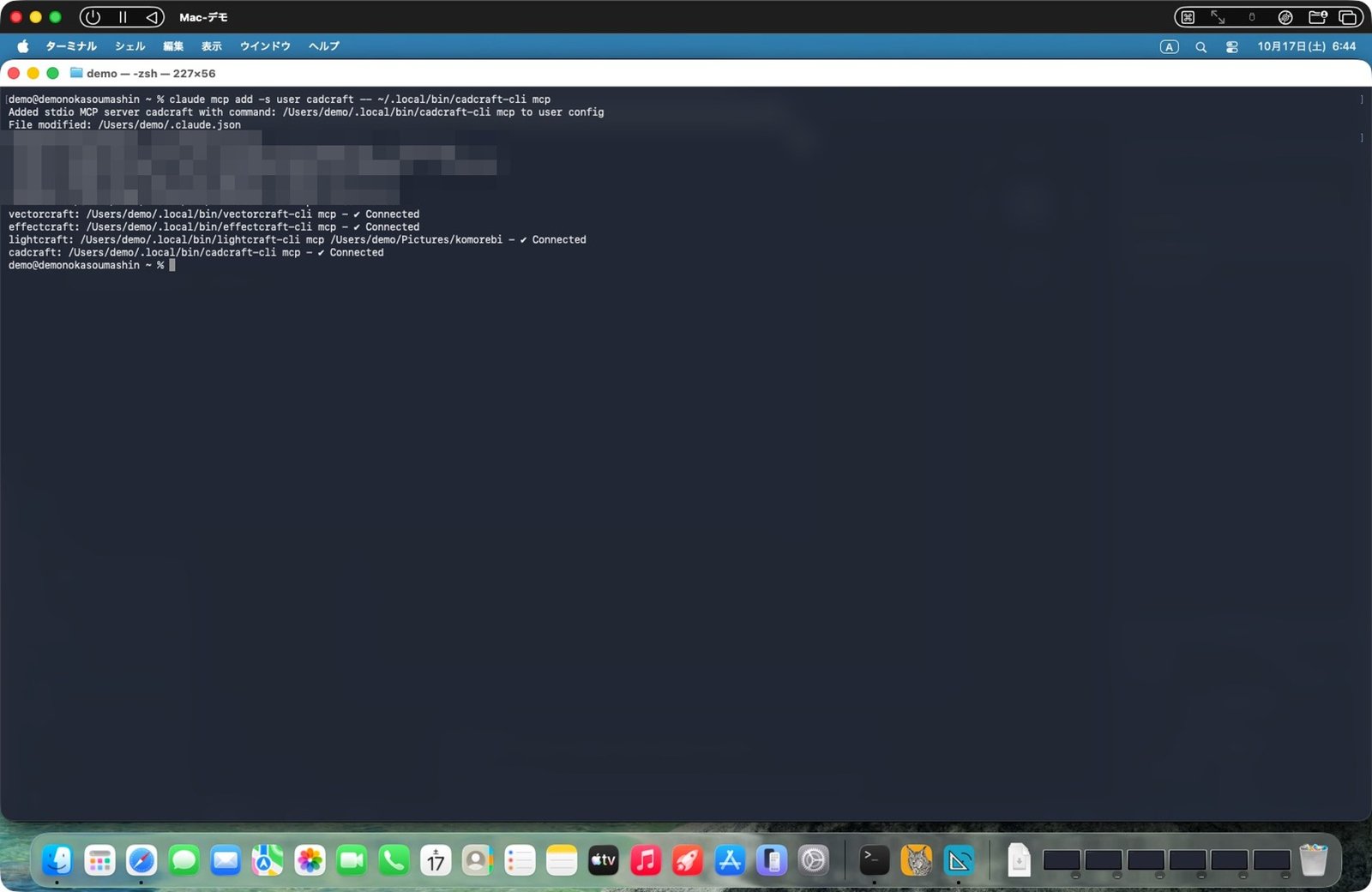

cadcraft-cli を Claude Code に登録する

CADCraft には、AI から操作するためのコマンド版「cadcraft-cli」があります（公式の配布物）。ターミナルで README どおりの1行を打って、Claude Code に登録します。
claude mcp add -s user cadcraft -- ~/.local/bin/cadcraft-cli mcp
一覧で「cadcraft … ✔ Connected」と出れば、つながっています。

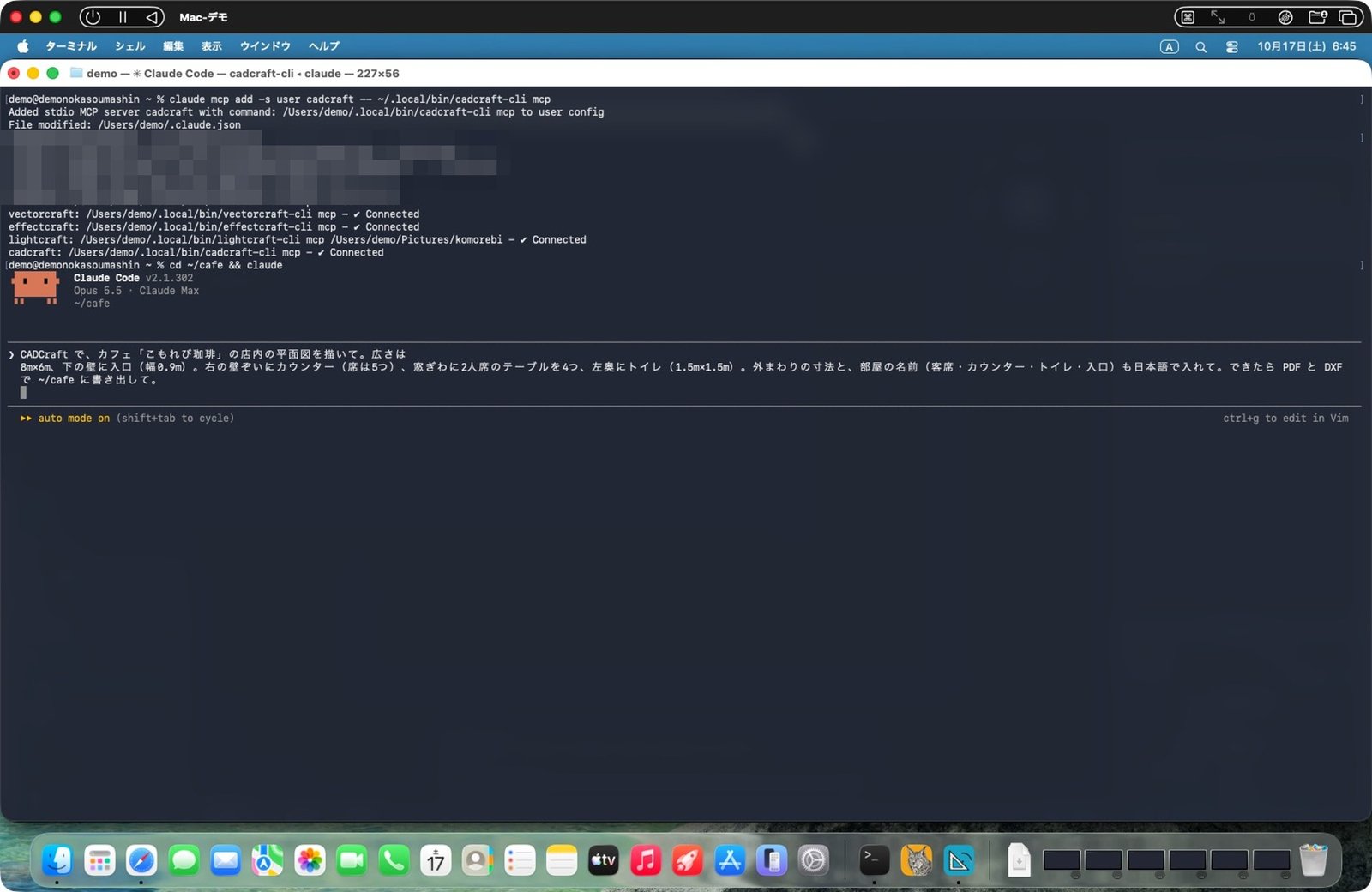

日本語で頼む

作業用のフォルダで Claude Code を起動し、初めてのフォルダなので「信頼しますか」で「Yes」。そして日本語で頼みます。
「CADCraft で、カフェ『こもれび珈琲』の店内の平面図を描いて。広さは 8m×6m、下の壁に入口（幅0.9m）。右の壁ぞいにカウンター（席は5つ）、窓ぎわに2人席のテーブルを4つ、左奥にトイレ（1.5m×1.5m）。外まわりの寸法と、部屋の名前（客席・カウンター・トイレ・入口）も日本語で入れて。できたら PDF と DXF で書き出して。」
送信すると、Claude Code が CADCraft の道具（MCP）を呼んで描き始めます。

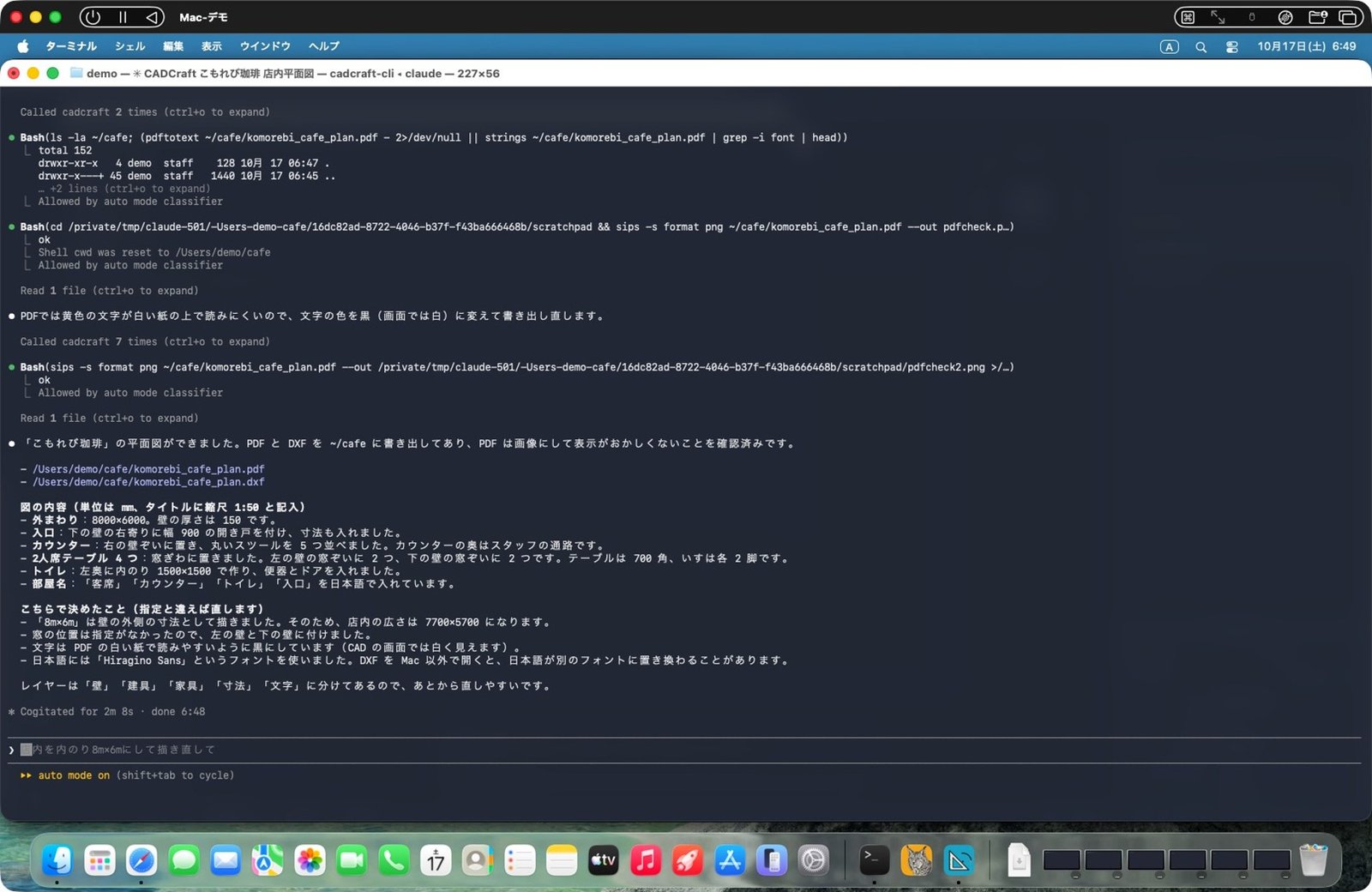

2分8秒で完成。自分で PDF を見直して直した

2分8秒で、PDF と DXF ができました。Claude Code は書き出した PDF を画像にして自分で見直し、白い紙では読みにくい黄色の文字を黒に直していました。「8m×6m は壁の外側の寸法として描いた」「窓の位置は指定がないので左と下の壁にした」など、自分で決めたことも報告してくれます。

CADCraft で開くと、AI が描いた平面図

CADCraft の File › Open で DXF を開きました。トイレ・客席・カウンター（丸いイスが5つ）・入口。外まわりの寸法と、日本語の部屋名もちゃんと出ています。表題は「こもれび珈琲 平面図 S=1:50」。
※DXF は Finder からダブルクリックしても開けず、CADCraft の File › Open から開きました（10月17日時点）。

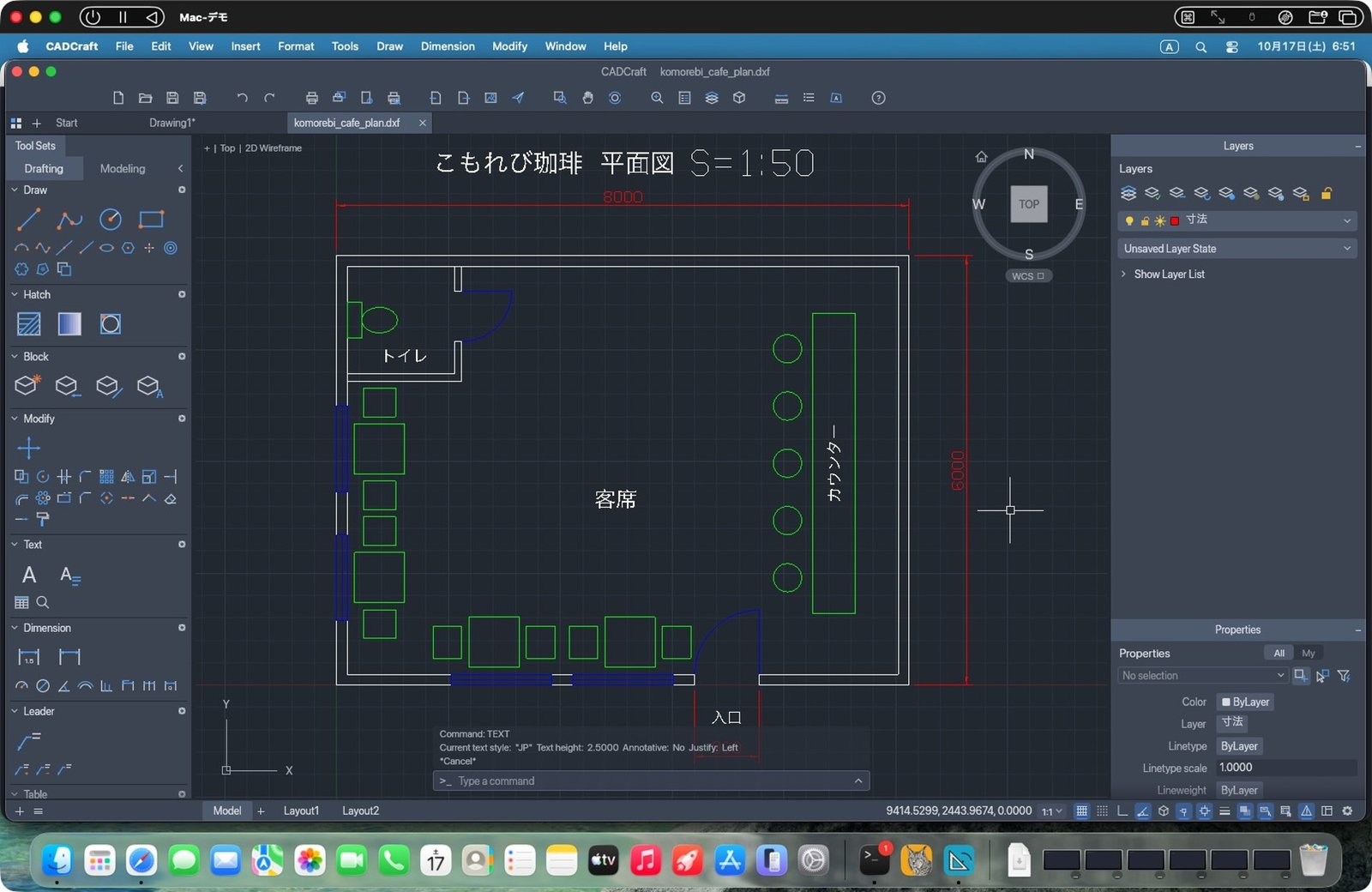

レイヤーも日本語の名前で分けてある

右のレイヤーを見ると、「壁」「建具」「家具」「寸法」「文字」と日本語の名前で分けてあります。AI が描いたあとも、このまま手で直せる形です。

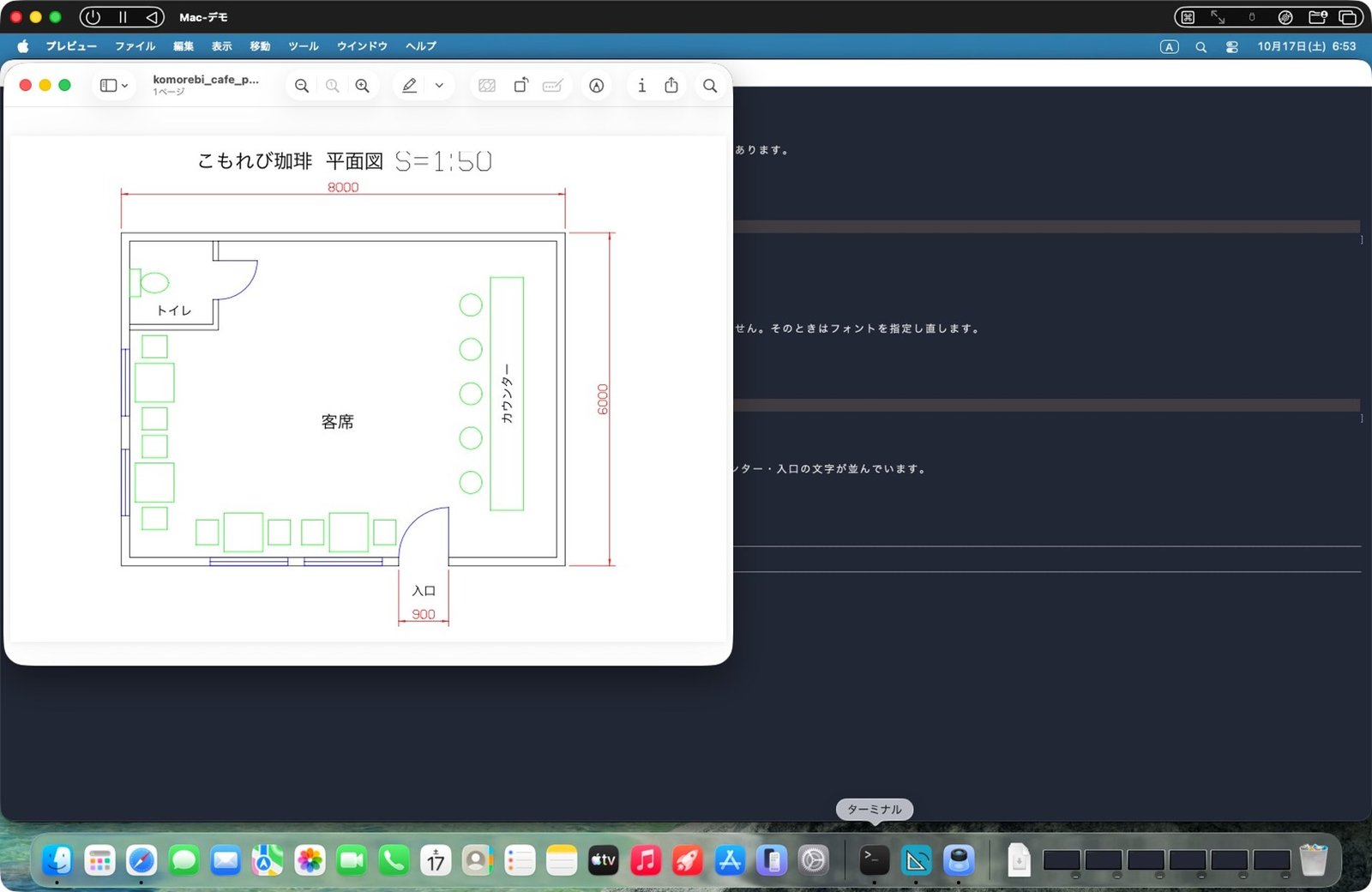

書き出した PDF

プレビューで PDF を開くと、白い紙に黒い線と日本語。入口の幅 900 まで入っています。お店の打ち合わせの下書きなら、このまま使えそうです。

結果まとめ

コマンドで描くのは AutoCAD と同じ。日本語の部屋名入りの図面は、Claude Code に任せると2分で描けた

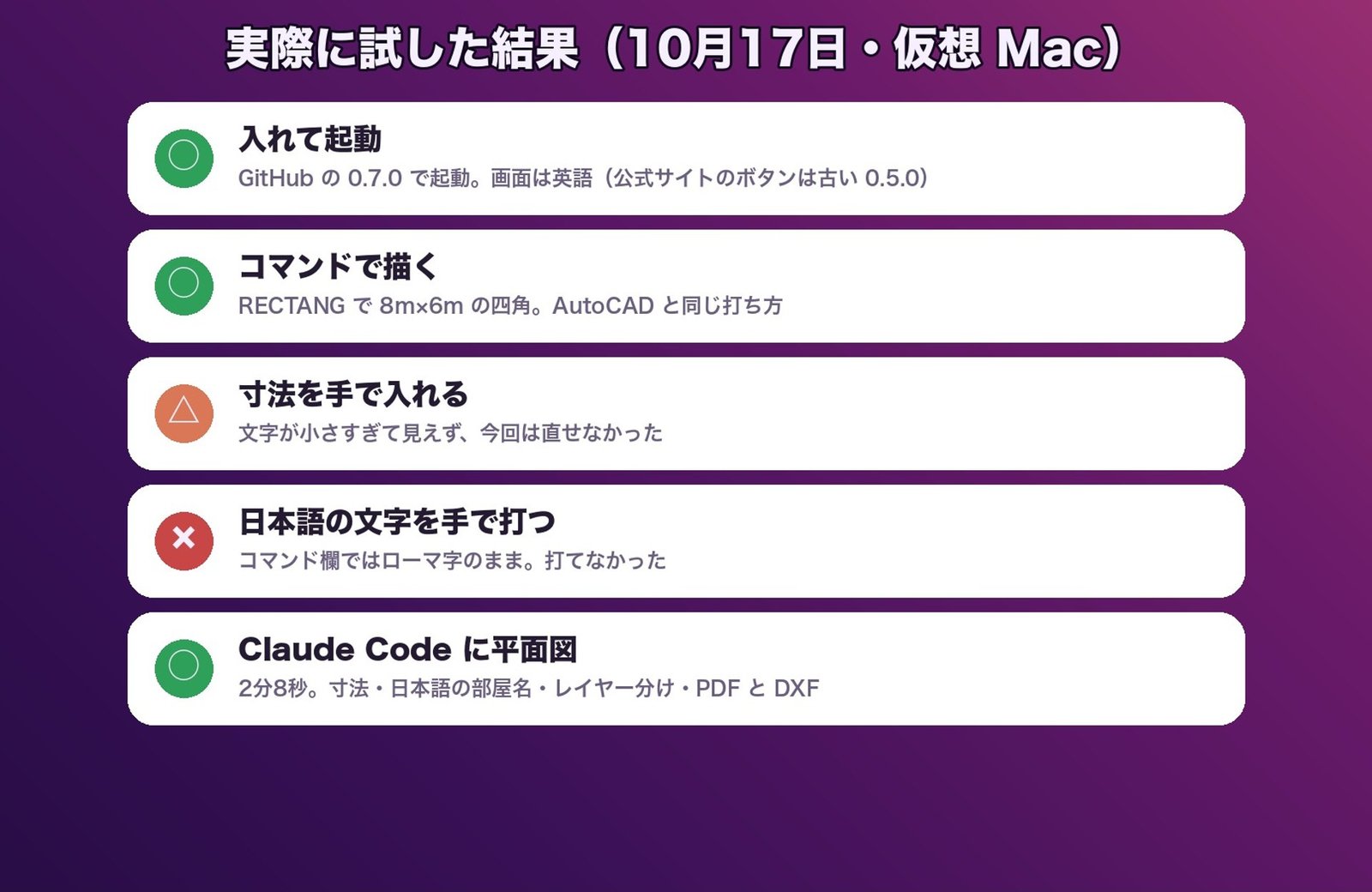

実際に試した結果（10月17日・仮想 Mac）

入れて起動・コマンドで描くのは問題なし。手で寸法と日本語を入れるのはまだ厳しく、そこを Claude Code が補ってくれました。

試したことごとの結果

• ○ 入れて起動 — GitHub の 0.7.0 で起動。画面は英語（公式サイトのボタンで入るのは古い 0.5.0）
• ○ コマンドで描く — RECTANG で 8m×6m の四角。AutoCAD と同じ打ち方
• △ 寸法を手で入れる — 文字が小さすぎて見えず、今回は直せなかった
• × 日本語の文字を手で打つ — コマンド欄ではローマ字のまま。打てなかった
• ○ Claude Code に平面図 — 2分8秒。入口・カウンター5席・2人席4つ・トイレ・寸法・日本語の部屋名・レイヤー分け。PDF と DXF で書き出し

どれも2026年10月17日に、仮想マシンの Mac で試した結果です。

使う前の注意

1. Autodesk の公式ではない — 作っているのは storytold（ArtCraft チーム）。AutoCAD のすべての機能はまだありません
2. まだ開発の初め（pre-alpha） — 公式も「実際の仕事に使えるのは約38%」と書いています。版は数日おきに上がります
3. 日本語の文字に注意 — 画面は英語。DXF の日本語は、書体が無い PC では化けることがあります（Claude Code も注意していました）

こんな人に向いています

1. 図面を少しだけ描きたい・見たい — AutoCAD を契約するほどではない人の、つなぎに
2. AI に図面の下書きを任せたい — 日本語で頼むと、あとから直せる形で描いてくれます
3. 毎日 AutoCAD で仕事をする人 — まだ足りない機能が多いので、今は AutoCAD と併用で

AutoCAD の代わりに使えそうですか？YouTube のコメントで教えてください。ほかの ArtCraft のアプリは「ArtCraft 使い方」で紹介しています。Claude Code の入れ方は「Claude Code を Mac に入れる」へ。画面は 2026年10月17日時点のものです。Claude Code の作業時間や出来上がりは、そのときの状況で変わります。
